一．产品介绍

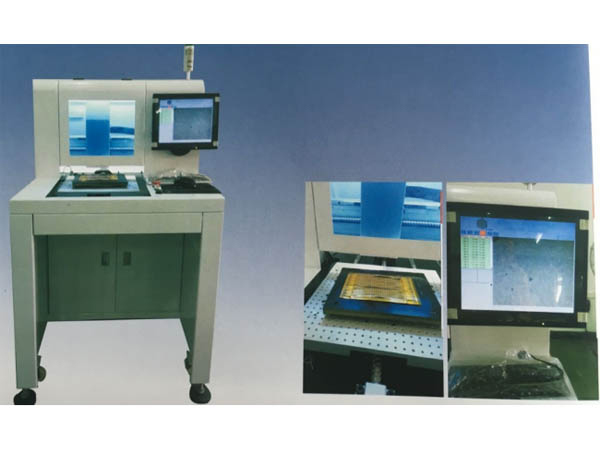

1．ATB-F680是新概念刀片切割机，是专为分割多连板FPC的专用机，是模仿人的手工来切割，有效地降低切割压力，提升切割速度，使得切割精度更符合要求。先编辑好的路径分割的设备，取代了人工折断、C-CUT或PUSH的切割瑕疵，提高产品质量，减少报废率，本机采用人机界面WindowsXP作业系统，简明而人性化的界面设计，自动切割路径校正系统，高像素CCD程序制作及区块程序和单步程序编辑及修改。
2.配置高像素CCD放大镜头，辅助程序示教及编辑功能，精度更高，图像跟清晰。
3.自动MARK点定位校正系统，移动路径有宝时显示和模凝路线跟踪，显示一目了然，自动对立校正功能，切割精度更高，FPC低要在3mm之内的范围内放偏，机器视觉都可以进行自动路线校正，放宽了操作员在放板时精度的要求，大大提高了工作效率。
4.程序的工作台复制，区块复制，陈列，多角度连接板复制，单步跟踪修改功能，区块编辑修改功能，简化了程序制作的时间，提高编辑效率。
5.透明的安全门设计，使加工过程一目了然，开门有急停减速50%运行的两种方式供不同的客户选择，急停是预防加工时的意外，提供一个安全检查的操作环境。减速50%是为了在做程序的时候方便编程人员对加工过程的监视。
6．利用平台连滑加工放置FPC基板，平台使用伺服丝杆带动，速度比起气缸更快，精度更高更稳定，减少等待时间，提高产量。
二．性能介绍：
I. Hardware（硬件） | |
System models / types（系统模式／类型） | Windows XP Professional 操作系统 |
Overall（概述） | |
FootPrint (LxWxH)（设备尺寸） | 945mm*826mm*1236mm |
Weight (Approximate)（重量） | 180KG |
Adjustable machine footings (for height)（底脚可调高度） | 60~110mm |
Manipulator | |
Manipulator Motor（操纵马达类型） | Panasonic MINAS A5系列 |
Manipulator Repeatability（操纵马达重复精度） | ±0.01mm |
Maximum Axis Travel (X,Y,Z)（各轴最大工作范围） | 360mm*360mm*70mm |
Work station（工作台） | |
Board Positioning（板的定位方式） | 治具定位、视觉校正 |
Loading/Unloading（上下板方式） | 人工放置 |
Routing Range（分板最大尺寸） | 350mm*350mm |
Panel Thickness（板最大厚度） | 3mm以内 |
Fixturing | |
Rigid Fixturing（刚性夹具） | 专用防静电治具 |
Top Clamp（上端夹紧） | 采用孔定位方式 |
Routing capability | |
Max routing speed（最大切割速度） | 100mm/s |
Repeatability（切割重复精度） | ±0.02mm |
Vacuum System | |
Utilities | |
Power（功率） | 1.5KW AC220V |
II. Software and Programming | |
System platform（操作系统） | Windows XP Professional（(Service3,v.3244) |
System Stability（系统稳定性） | 24小时工作无异常 |
Vision system（视觉系统） | 高精度CCD视觉定位校正系统（SONY 250系列） |
Programming（程序） | |
On-line（在线） | 在线编程 |
Editing function（编辑功能） | 直线、斜线、 |
No. of Programs that can be installed（程序存储） | 跟据需要选择存储位置 |
Configure CCD Camera for programming（配置编程CCD） | Fangchen F130系列高精度CCD |
Toolbit Diameter Compensation(刀具直径补偿） | 提供不同角度不同形状补尝供用户选择 |
Operation Monitors | |
3-color Tower Light（三色灯） | 高亮度三色灯监视机器的各种工作状态 |
Tool Break Detection（工具好坏检测） | 刀具寿命自动检测，使用时间检测 |
Motor Overheat Detection（马达过热检测） | 具有过热、过载、低电压等保护功能 |
Servo Overload Detection（伺服过载检测） | 具有过载、线路是否正常、低电压等保护功能 |
Tool Life Tracking（工具寿命跟踪） | 刀具寿命自动检测， |
PCB Board Counter（分板计数） | 分板型号、分板计数，多样化的计数方式。 |
Machine Error History（机器报错记录） | 软件自动记忆机器所有报警记录 |
III. Accuracy | |
Axis positioning accuracy（轴位置精度） | ±0.01mm |
Routing Accuracy（分板精度） | ±0.05mm |
IV. Safety | |
Enclosed Work Area（工作范围保护罩） | 采用四面密封保护方式 |
Door Interlock Sensors（门的互锁保护传感器） | 前后安全门微动开关感应， |
Emergency Stop Button (紧急停止按钮） | 工作台旁一个， |

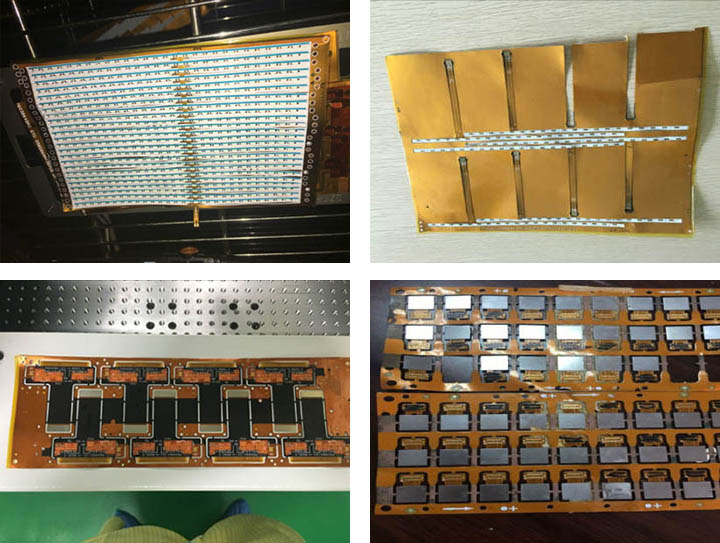

三．客户使用产品案例
四．客户成功案例
