ATB-FB410曲线分板机

1.适用范围
适用各种不规则的PCB板，邮票孔PCB板分割，支持点、直线、圆弧、L形、圆形等路径编程方式，避免人工折板所导致的锡裂及元件受损问题。
2.式样
型    号 ATB-FB410
额定电压 220V
额定功率 600W
尺    寸 582*678*697mm
重    量 74KG
3.外观

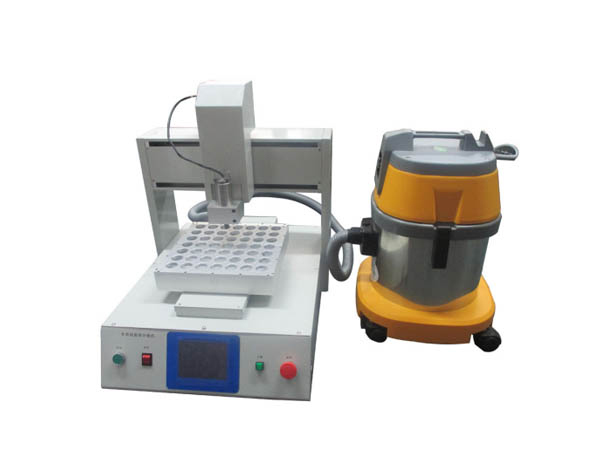

实物图示如下：

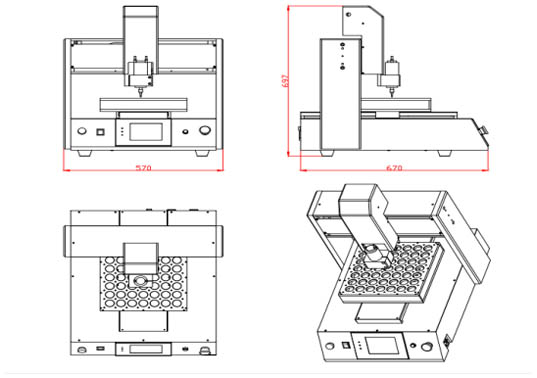

分板机机械图：

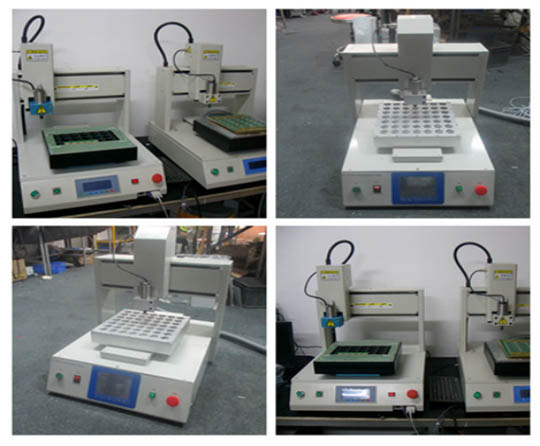

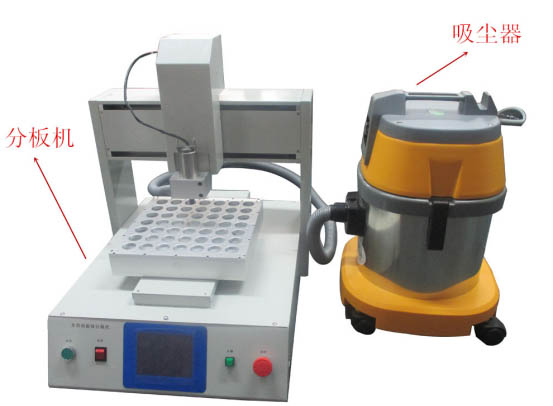

产品组图：

4.性能优势
1.台式单工作台切割机，速度高达100mm/s，定位 速度500mm/s。
2.在装载和卸载期间能够无间断连续切割。
3.高质量的转轴系统使系统能够快速地加减速，减少同期时间，提高生产率， 同时保持高精度。
4.使用高质量的硬件以保证高钢度和高性能。
5.所有导螺杆被遮住以防止灰尘和脏物进入，从而提高转轴的寿命和性能。
5.技术参数
1.驱动系统马达：步进马达
2.主轴：国产主轴
3.切割性能：500mm/s
4.驱动系统重复精度：±0.02mm
5.切割速度：最大100mm/S取决于线路板材料和切割质量
6.分辨率：±0.01mm
7.配置：X、Y、Z三轴,丝杆+导轨
行程：300*300*100mm,行程可定做
8.重复精度：<0.1mm,对直线和曲线的轮廓
9.线路板定位：特殊或标准夹具
10.装卸方式：人工方式
11.线路板厚度：0.4mm-4mm
12.安全设置：整机紧急停止开关，主轴紧急停止开关，主轴马达过热和马达过载检测
6.铣刀参数
规格：0.8/1.0/1.2/1.5
使用寿命：35--40m
7. 主轴参数：
功率：300W
最大转速：60000转/分钟
冷却方式：风冷
使用寿命：5-6年
8. 工业吸尘器参数
品牌：腾奥
真空吸力：1800mmH2O
冷却模式：循环
容量：15升
功率：1000W单相、220V
气流量：48kg/秒
工作时间：2-4小时
包装尺寸：440*440*620
重量：13.7kg
