走刀分板机

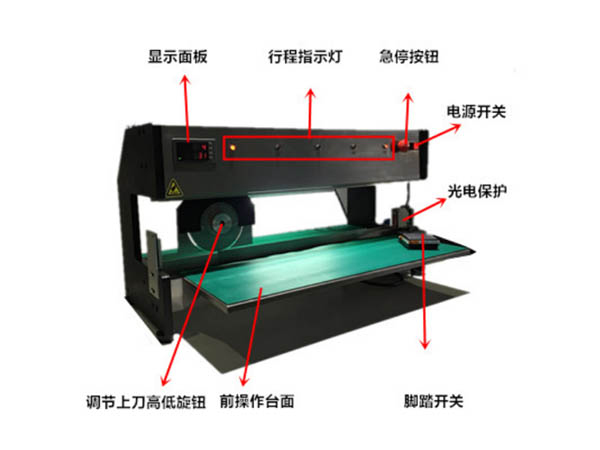

一：设备图片

二：设备包含
1.整机一台
2.说明书一份
3.保修卡一份
4.内六角扳手一根
5.电源线一根

三：显示器功能说明

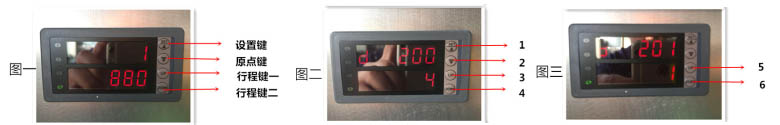

1. 开机状态如图一，各按键功能如图一所标识一样。屏上部分显示为当前分板速度，下部分显示为分板次数
2. 当长按设置键3秒左右，显示画面出现闪动状态，显示内容如图二、图三，可通过1和2切换图二和图三画面
3.图二为调节速度界面，按3升，按4降，可调范围1-5档（5档最快），超过范围，设备报警
4. 图三为操作模式切换界面，模式有两种，可通过按5和6切换，当显示屏里显示数值为1，代表点动模式，显示屏里显示数值为2，代表长按模式

5.分板次数归零设定：在图一的状态下，同时长按行程键一和行程键二

四：技术参数
1.设备总重约30KG
2.包装尺寸700mm*360mm*300mm
3.输入电源 AC220V/50Hz 功率40W
4.限制元器件高度30mm
5.适用板材厚度：普通PCB板0.3mm-3mm，V-CUT槽深0.2mm，元件与板槽距离最小1.5mm，最长可切400mm板材
6.分板速度：1-5档可调
7.工作模式：点动和长按双模式
8.安全保障：装有光电保护
五：操作说明
5-1运转前的准备
将设备放置于平稳的台面上，接入电源，插入脚踏开关，打开主电源开关电源指示灯亮，根据所分的PCB板长调节相对应的行程范围（设备出厂默认值行程400MM，速度为4档，工作模式为1模式（点动模式））
5-2 操作流程
5-2-1．将板材放在下刀刀口上，V-CUT槽卡在刀锋上，使其前后不可晃动。
5-2-2.踏下脚踏开关，刀片开始行程范围内工作
5-2-3.切边没有毛刺，并且无裂纹为较好。

六：设备的保养
每天使用后，应当清除碎板边，用压缩空气吹去木屑，在用抹布蘸取无水酒精擦拭刀口，再涂上防锈油。

七：安全事项
7-1．请使用设备规定的输入电源，如有机械故障应当及时检修，以免造成设备不可修复性损坏
7-2. 设备运行时请勿将手或其它物品接触刀口，以免夹伤手指或造成设备损坏。
7-3.提供的电源应当安全接地。
7-4.维修或保养时应当拔掉电源，以防设备突然运转。
注意：当设备处于报警状态，需按原点键，设备回原点，解除报警
